Mode d'entretien : Entretien & maintenance des ferrures Winkhaus

Ce mode d'emploi s’adresse aux experts des fenêtres et décrit l’entretien et les ajustements nécessaires pour la ferrure oscillo-battante activPilo Concept. Afin d'assurer la valeur, la fonctionnalité et la sécurité le plus longtemps possible, les ferrures nécessitent une maintenance compétente et systématique / un entretien et une inspection comme décrits ci-après. L'accrochage ou / et décrochage du vantail doit être effectué par une entreprise spécialisée! Les ferrures doivent être régulièrement vérifiées (au moins une fois par an ou plus souvent, p.ex. tous les 6 mois dans les écoles et les hôtels) sur fixation et usure. Si nécessaire, les vis de fixation sont à resserrées, des pièces remplacées et le fonctionnement contrôlé. Utilisez uniquement un produit de nettoyage doux, à ph neutre et sous forme diluée! N'utilisez en aucun cas des produits de nettoyage agressifs (p.ex. à base d acides) ou des abrasifs.

Lors des contrôles périodiques des fenêtres avec ferrures sur châssis, il est recommandé de veiller à une fixation serrée et un arrêt adéquat du pivot de compas!


Instructions générales

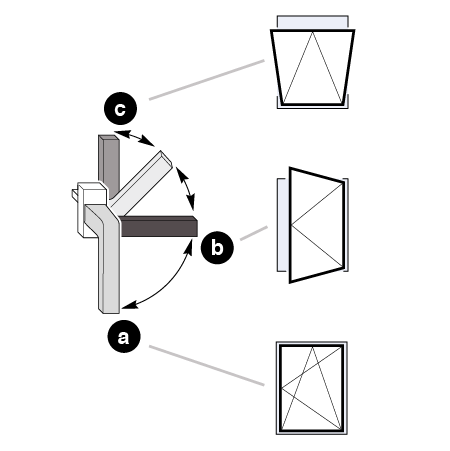

Utilisation de la fenêtre oscillo-battante

a) Tourner la poignée vers le bas. La fenêtre est fermée. b) Replacer la poignée sur la position intermédiaire. La fenêtre est déverouillée. Le battant peut être complètement ouvert et pivoté. c) Fermer le battant. Tourner la poignée vers le haut. La fenêtre est déverouillée. Le battant peut être placé en position basculante (oscillo).

Utilisation du système de verrouillage de la fenêtre à ouvrant semi-fixe

a) Appuyer sur le bouton de déverouillage ( 1 ) et rabbatre le levier vers le bas jusqu’en position finale. (b: Angle d'ouverture environ 135°). La fenêtre est déverouillée; Le battant peut être complètement ouvert. b) Fermer le battant. Replacer le levier dans la position de départ (a). La fenêtre est fermée.

Regonder et dégonder le battant

Regonder le battant (A)

a) Regonder le battant , insérer le dans le cadre jusqu’au joint et sécuriser le tout en enfonçant complètement le pivot de compas. Indication: Enfoncer le pivot par le bas b) Mettre tous les bouchons de fermeture sur les compas.

Dégonder le battant (B)

Attention à ne pas endommager le compas. Si vous manipulez de manière inapproprié ou si vous essayez de retirer la le la pivot avec violence, le compas risuqe de s’endommager. Enlevez toujours l pivot avec un trounevis ( selon B) a) Mettre le battant dans le plan des joints b) Enlever le pivot du compas c) Dégonder le battant

Possibililtés de réglage

Pivot

Ajustement en hauteur (± 3 mm)  et ajustement sur les côtés (± 2 mm)  du pivot avec une clef à l’aine de 4 mm. Réguler la pression de contact entre le battant et le cadre (± 1,2 mm) avec une clef à l’aine de 2,5 mm

Boulon octogonal

Réguler la pression de contact entre le battant et le cadre (± 0,8 mm) en tournant le boulon octagonal. L’ajustement n’est possible que lorsque la ferrure se trouve en position de pivotement.

Retenue du compas

La retenue progressive du compas est réglable de 18 à 28 mm. Soulever le dispositive de verrouillage en soulevant la cran d'arrêt réglable, basculer le cran d'arrêt de réglage du claquage. Une ventilation multiple peut être utilisée comme alternative à la retenue progressive du compas.

Compas- fenêtre rectangulaire

Soulever et abaisser le battant (de -2 à +3,5 mm)  avec une clef à l’aine de 4 mm.

Compas – Fenêtre d'atelier

Soulever et abaisser le battant en régulant la pression de contact  avec une clef à l’aine de 4 mm.

Compas – fenêtre cintrée

Soulever et abaisser le battant avec une clef à l’aine de 4 mm. Les vis doivent être ajustées parallèlement dans le support de compas.

Possibilités de réglage de l‘ élément à double ou triple fonction (EDF/EDT)

Si l’EDF/EDT est livré comme présenté dans la position neutre, procéder comme ceci: Frapper sur la goupille fixée ( voir 1). Soit à gauche ou à droite en pivotant le levier vers l’extérieur.

EDT- Faible force du loqueteau de la porte-fenêtre

Régularisez la faible force en ajustant l’excentrique par une clef à l’aine de 4 mm.

L’EDF/EDT ( Élement ou double/triple fonction)

Ajustement en hauteur (+/- 3 mm)  sur la battant. Pour chaque réglage de la ferrure, la hauteur de l’EDF/EDT doit être contrôlee par une clef à l’aine de 2,5 mm.

Instruction d'entretien pour les ferrures

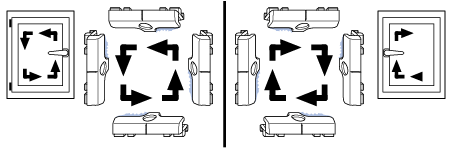

L’illustration montre les endroits potentiels à lubrifier au moins une fois par an. Points A, C, D = points importants à lubrifier pour un bon fonctionnement. Remarque: Le schéma de ferrure ci-contre ne correspond pas forcément à la ferrure installée. Le nombre de points de verrouillage varie selon la taille et le type de l’ouvrant. Attention! Risque de blessure. Lors du retrait, la fenêtre peut tomber et causer des dommages corporels aux indivi- dus impliqués. Ne pas décrocher la fenêtre pour procéder aux opérations de maintenance.

Compas

Le compas devrait être lubrifié une fois par an au niveau de tous les raccordements avec la têtière. 1. Faites couler quelques gouttes d'huile exempte de résine et d'acide sur les endroits à lubrifier selon l’illustration  ci-contre. Indication: Le pivot de compas ne doit pas être lubrifié, ni graissé.

Veillez à ce que la partie supérieure du compas soit propre.

comment lubrifier les compas

Compas



Gâches

Afin de garantir la maniabilité des ferrures, les gâches doivent être lubrifiées une fois par an.

  1. lubrifier les gâches (C) avec de la vaseline technique ou tout autre lubrifiant adapté au niveau des entrées.
  2. recouvrir les surfaces des points de fermeture (D) avec une huile sans résine et sans acide.

Détermination des côtés d’entrée

  • fenêtre ferrée à gauche; poignée droite
  • fenêtre ferrée à droite; poignée gauche
